Заказчик:
ООО АКВА СТАР для IDS Borjomi Russia (бренд Святой Источник)
Тип проекта:
Укладка на поддон

Цель проекта

Увеличение производительности линии за счет сокращения времени простоя основного оборудования, сокращение ФОТ.

Основные операции

Автоматическая подача паллет в зону укладки бутылей, укладка роботом листа картона на поддон, укладка бутылей на поддон, укладка верхнего ПВХ листа, обмотка поддона стретч-пленкой.

Описание проекта

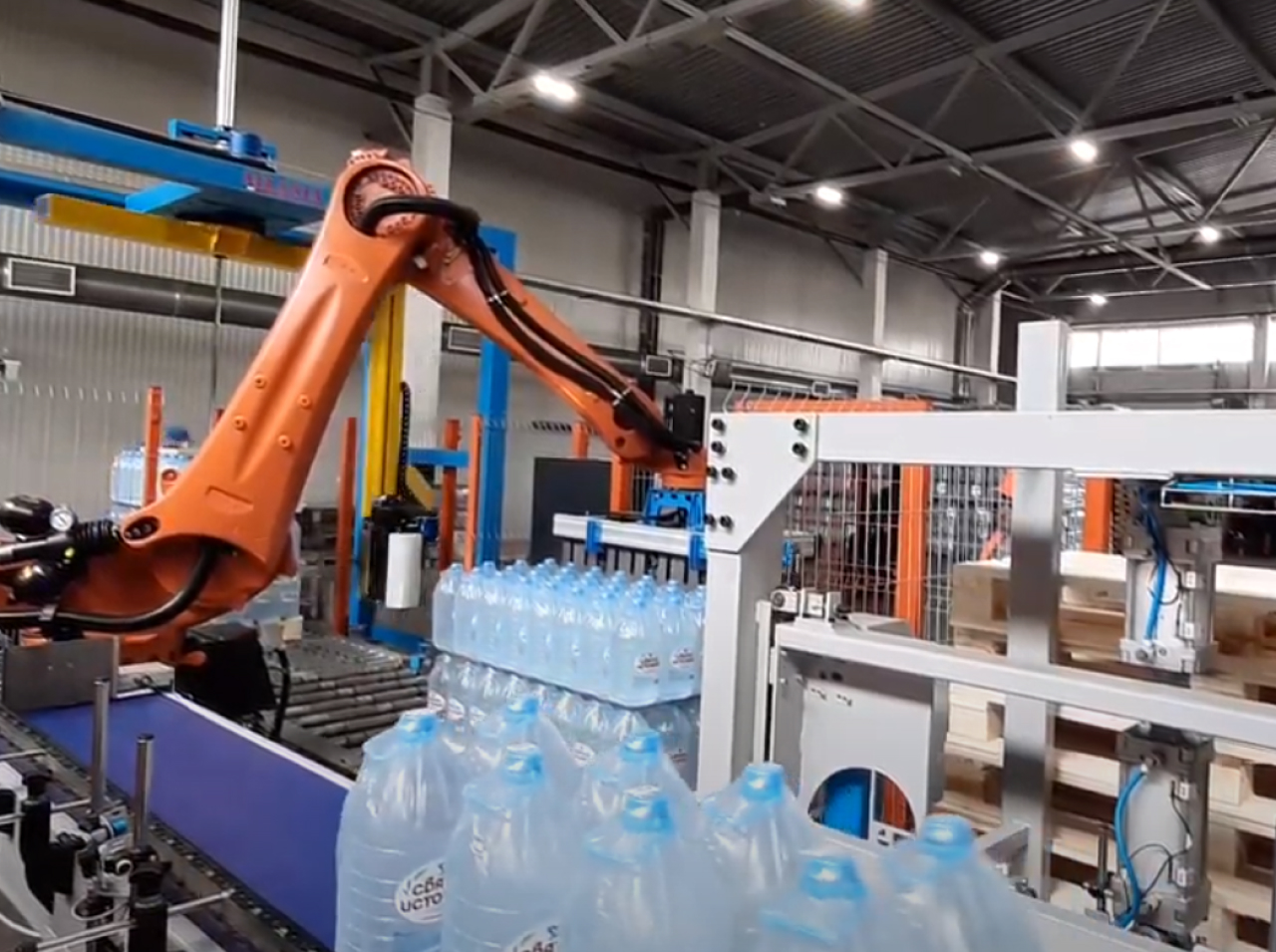

Роботизированный комплекс укладки упаковок бутилированной воды в термоусадочной пленке на паллеты с дальнейшей упаковкой в стретч-пленку.

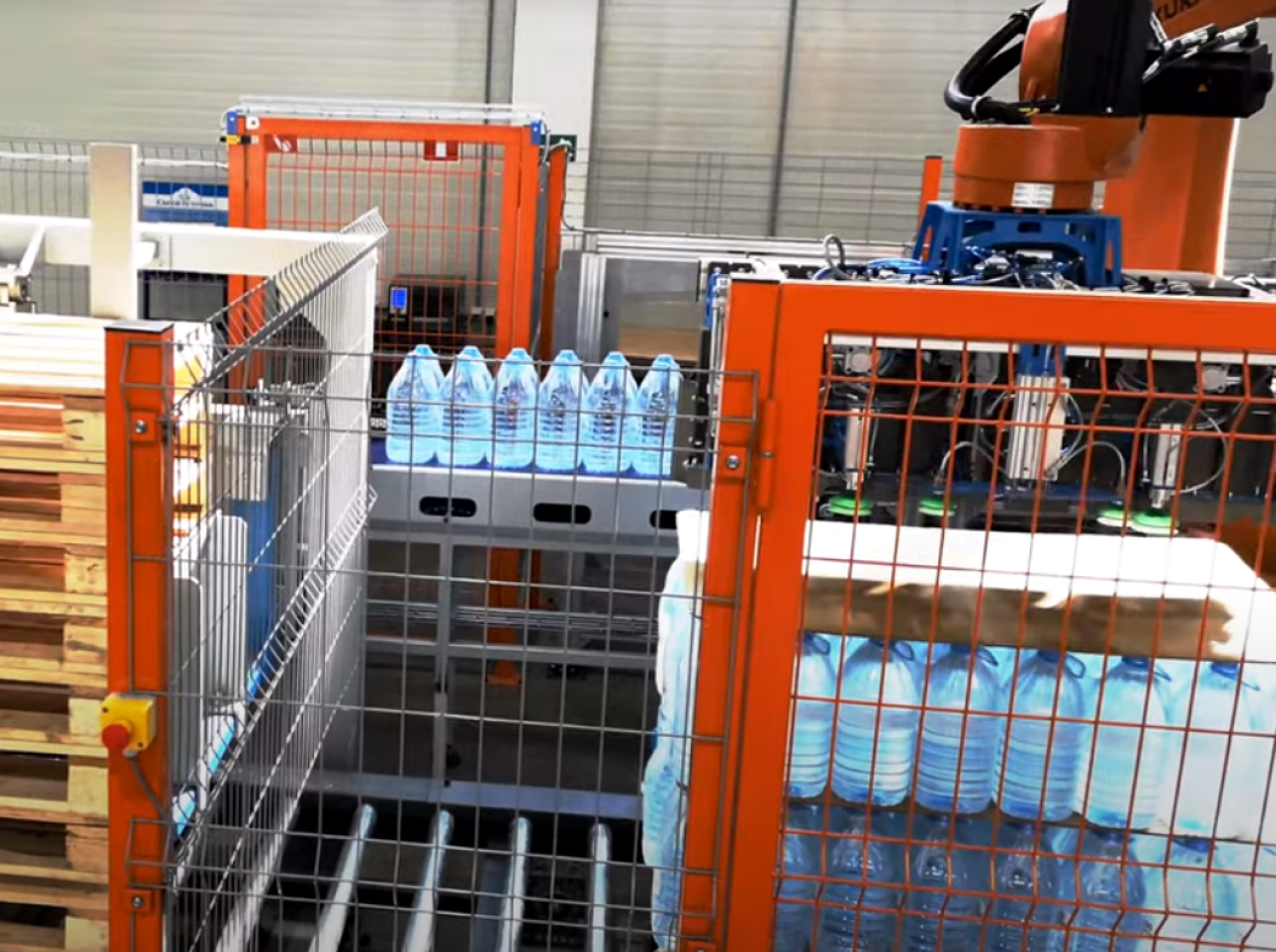

Транспорт паллет. Из автоматического магазина паллеты подаются последовательно в зону укладки, на обмотку и на выходной рольганг.

Транспорт продукта. Бутыли из термоусадочной машины поступают на буферный накопительный транспортер, далее в зависимости от схемы укладки бутыли подаются на пикпоинт в прямом или развернутом виде, где подготавливаются для захвата роботом.

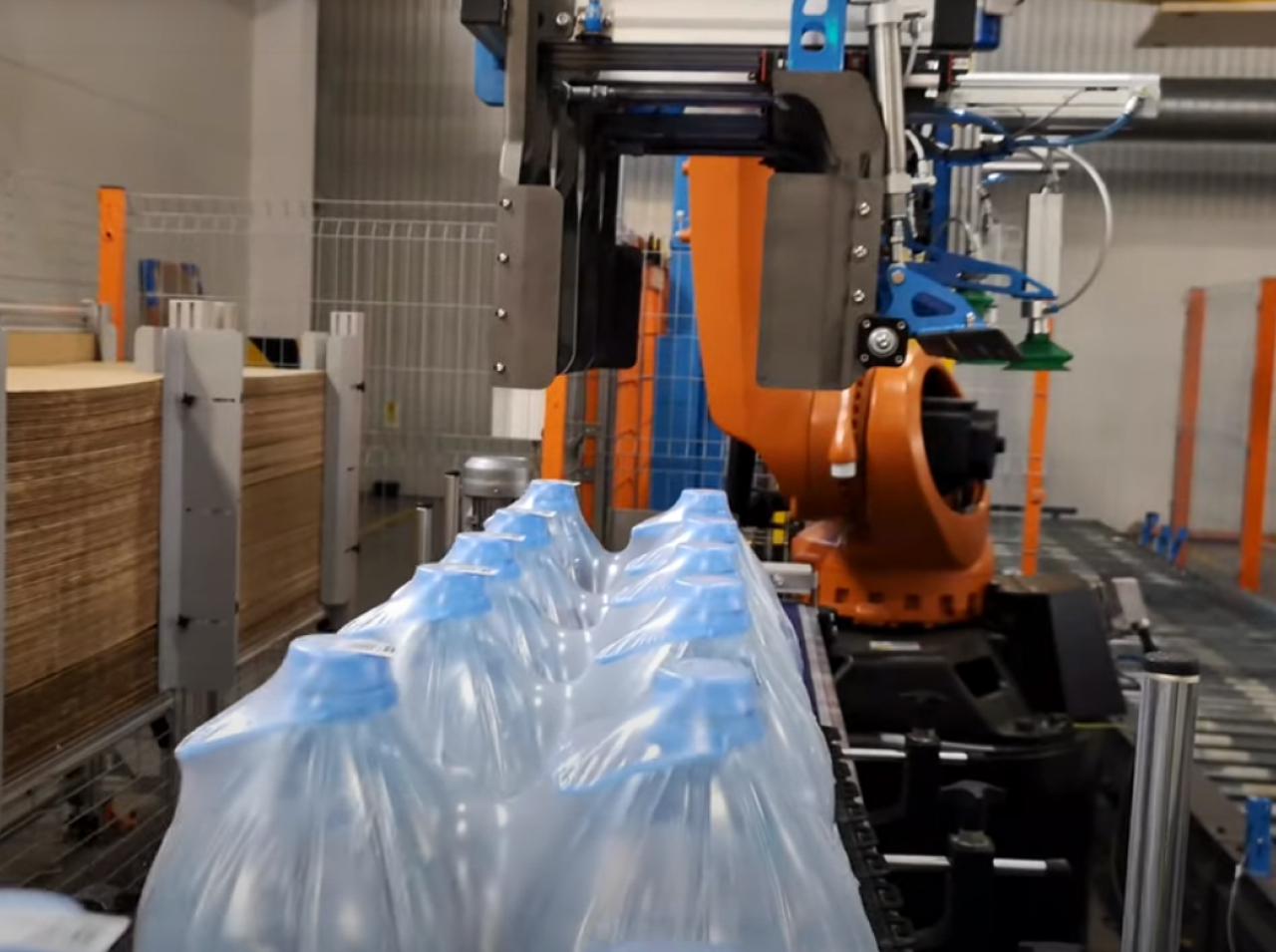

Захват. Захват робота универсальный: позволяет укладывать картонные подложки и ряды бутылей по 4 или 8 упаковок на поддон.

Обмотка. В зависимости от программы предусмотрена укладка верхнего ПВХ листа, обмотка поддона или трансфер без обмотки.

Результат по итогам реализации

Внедрение линии позволило увеличить производительность основного оборудования за счет сокращения времени простоев, уменьшить количество обслуживающего персонала, добиться целевой производительности в 1300 упаковок в час, 13000 литров в час.

Моделирование

Реализация

Оборудование в проекте

  • Промышленный робот KUKA KR 180 R3200 PA (Германия)
  • Транспортная система продукта (ООО Форкус, Россия)
  • Транспортная система для поддонов (ООО Форкус, Россия)
  • Захватная система (ООО Артех, Россия)
  • Магазин картонных подложек (ООО Артех, Россия)
  • Автоматический диспенсер пустых поддонов-паллет (ООО Артех, Россия)
  • Автоматический обмотчик поддонов (Atlanta Revolution LS, Италия)
  • Система управления и безопасности (ООО Артех, Россия)
